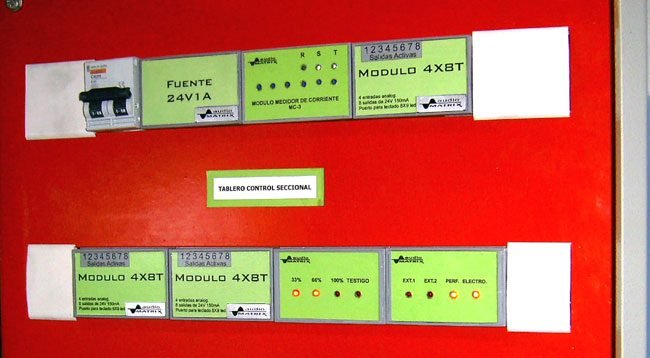

Monitoreo de estado del consumo (Fase)

Monitoreo de estado del consumo:
Por medio de transformadores de intensidad, se toma el estado de carga de cada fase.
Una interfase corriente eficaz - tensión efectúa la conversión de la magnitud medida, correspondiendo 5Vcc a la máxima corriente de 1000 A.R.M.S. Esta información ingresa al sistema por tres entradas analógicas (una para cada fase) para su posterior procesamiento. La interfase tiene un integrador para aumentar el tiempo de respuesta y no registrar de esa forma picos instantáneos que pueden perjudicar al funcionamiento.
También cuenta con un led azul por fase que comienza a encenderse cuando el consumo orilla la máxima corriente que delimita el funcionamiento normal).
