(AUDIO) Hotel Alvear Suipacha - Musica Ambiental - Audio Spa
Música ambiental general:

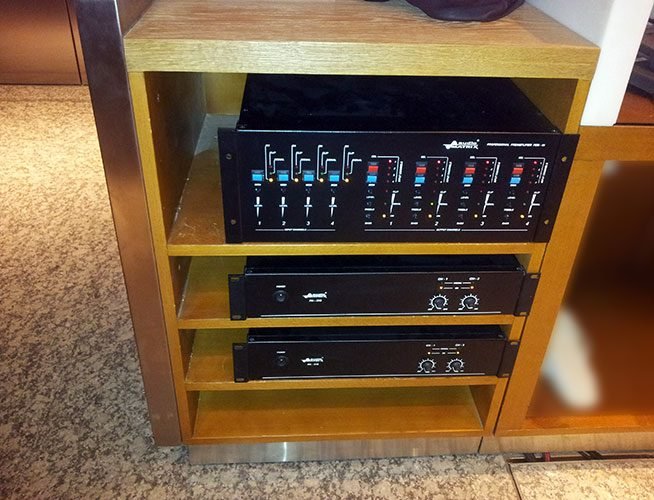

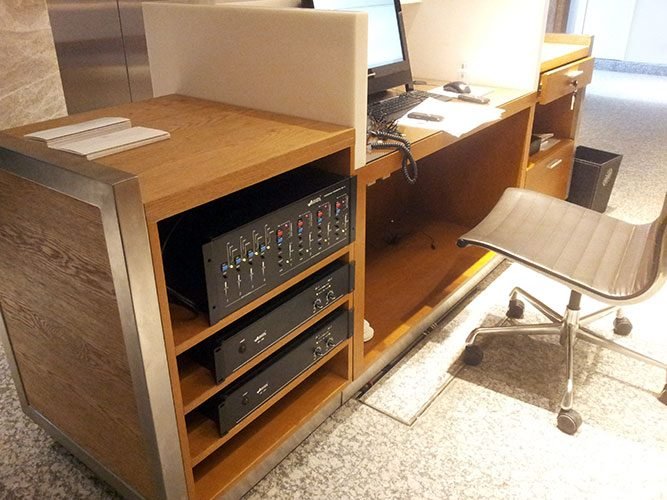

1) Cinco conmutadores-atenuadores con las siguientes características:
Cantidad de entradas de audio: 4, balanceadas.
Salida de audio: 5, balanceadas.
Conmutación: cada una de las cinco señales de salida se puede conmutar, electrónicamente, entre una de las cuatro señales de entrada en forma remota por medio de los paneles de control remoto.
Atenuación de la señal de audio: Por medio de un atenuador electrónico comandado por pulsadores ubicados en los paneles de control remoto.
Funcionalidad: junto a los amplificadores de potencia de audio que controlen, en un gabinete de 3 unidades para montaje en rack.
Marca AUDIOMATRIX, modelo AT-4.

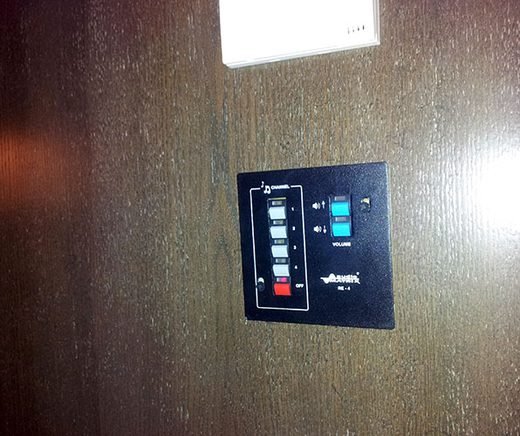

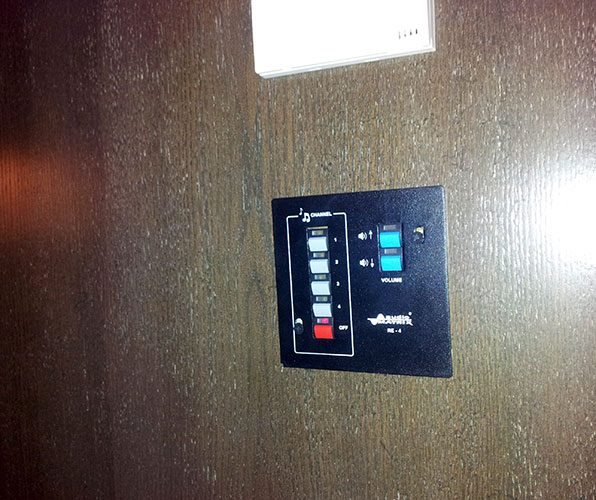

2) Cinco paneles de control con las siguientes características:
Controles e indicadores: Cuatro pulsadores con señalización luminosa de canal seleccionado, dos pulsadores para subir y bajar el volumen y un pulsador de apagado.
Dimensiones: Para ser ubicados en cajas metálicas, tipo eléctricas de embutir estándar de (10 x 10 x 5) cm.
Terminación: pintados color negro, serigrafiados color blanco. El panel tiene grabado en forma indeleble las funciones de cada pulsador. Marca AUDIOMATRIX, modelo RE-4.

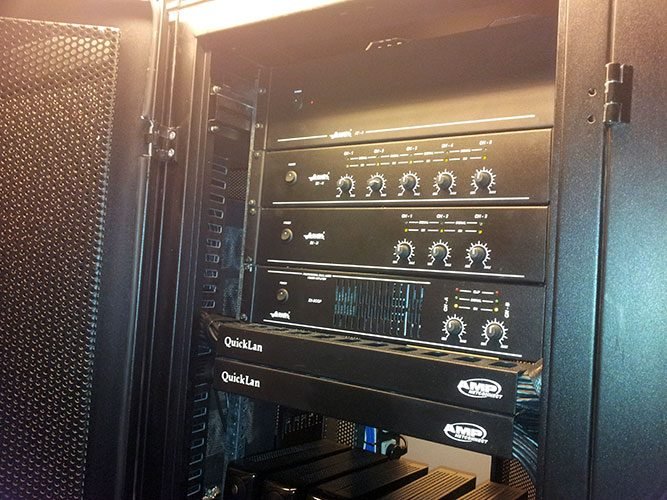

3) Un amplificador de potencia marca Audiomatrix, modelo ZX-400, de 210 W.R.M.S. de potencia de salida por canal, con transformadores de línea de 100 V incluídos. Gabinete de dos unidades de altura. Para los circuitos de pasillos de los pisos 1 al 15.
4) Un amplificador de potencia customizado marca Audiomatrix, modelo ZX-3i, de (16 + 28 + 32) W.R.M.S. de potencia de salida por canal, con transformadores de línea de 100 V incluídos. Gabinete de dos unidades de altura. Con una única entrada de audio.
5) Un amplificador de potencia customizado marca Audiomatrix, modelo ZX-4i, de (12 + 16 + 20 + 56 + 60) W.R.M.S. de potencia de salida por canal, con transformadores de línea de 100 V incluídos. Gabinete de dos unidades de altura. Con cinco entradas de audio independientes.

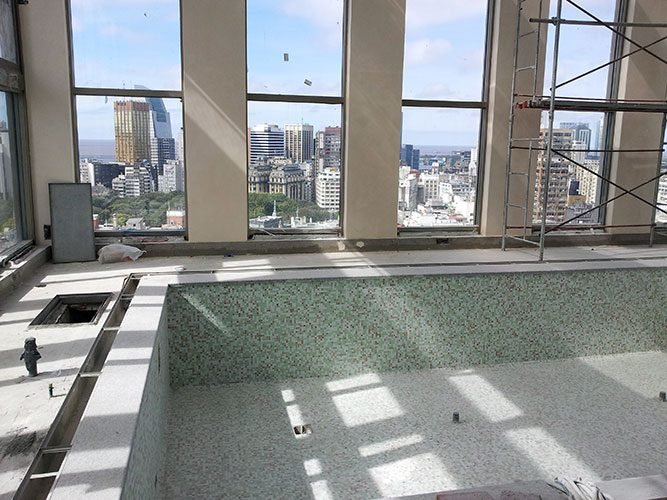

Audio para el SPA:
1) Seis conmutadores – atenuadores - amplificadores de audio, con las siguientes características:
Respuesta en frecuencias: De 20 Hz a 18 KHz ±1 dB.
Potencias de salida: 1 con salida balanceada sin amplificador de potencia, 1 de 18 WRMS @ 100 V, 2 de 6 WRMS @ 100 V y dos de 2 WRMS @ 8 Ohm.
Distorsión armónica: <-0,3% a 1 KHz y a -1 dB.
Relación señal-ruido: 80 dB.
Entrada de señal: Balanceada de 0 dBv.
Conmutador: Electrónico, entre dos canales de audio balanceados provenientes del decodificador de IP/audio y comandado por los pulsadores del panel descripto más adelante en el ítem n° 4.
Atenuador: Electrónico, de volumen comandado por los pulsadores del panel descripto más adelante en el ítem n° 4.
Alimentación: Con transformador incorporado, requiere 220 VCA.
Gabinete: se montarán en cajas sobre el cielorraso. Medidas aproximadas: (30 x 20 x 10) cm.
Marca AUDIOMATRIX, modelo AT-2.
2) Amplificador de potencia customizado, con las siguientes características:
Potencia de salida: 50 W rms.
Salida: Para carga de 4 ohms acoplada a transformador aislador.
Entrada: balanceada, 0 dBV.
Aislación entre primario y secundario: El Transformador aislador posee una doble aislación por motivos de seguridad eléctrica, con los bobinados del primario y secundario en ramas separadas del núcleo.
Respuesta a frecuencias: de 80 Hz a 12 KHz +/- 1 dB.
Distorsión armónica total: Inferior al 2% medida a plena potencia.
Relación señal-ruido: Mejor que 70 dB respecto de plena salida.
Protecciones: Cada amplificador posee las siguientes protecciones:
Contra cortocircuitos y sobrecargas en la línea de salida, electrónica con recuperación instantánea.
Contra sobrecargas y cortocircuitos en la fuente de alimentación por medio de fusibles.
Gabinete de dos unidades de altura.
Cant.: 2. Marca AUDIOMATRIX, modelo PA-50.
3) Dos amplificadores de potencia customizado con las siguientes características:
Potencia de salida: 2 x 18 W.R.M.S.
Salida: línea de tensión constante de 100V.
Entrada: balanceada, 0 dBV.
Respuesta a frecuencias: de 80 Hz a 12 KHz +/- 1 dB.
Distorsión armónica to¬tal: Inferior al 2% medida a plena potencia.
Relación señal-ruido: Mejor que 70 dB respecto de plena salida.
Protecciones:
Contra cortocircuitos y sobrecargas en la línea de salida, electrónica con recuperación instantánea.
Contra sobrecargas y cortocircuitos en la fuente de alimentación por medio de fusibles.
Gabinete de dos unidades de altura.
Marca AUDIOMATRIX, modelo PA-218.
4) Seis paneles de control de programas y volumen en conjunto con los conmutadores – atenuadores del ítem 1, con las siguientes características:
Dos pulsadores con señalización luminosa para selección de canal de audio.
Dos pulsadores para control de volumen, uno para subir y el otro para bajar el nivel de audio.
Un pulsador para cortar o habilitar el sonido con señalización luminosa de estado.
Conector de entrada auxiliar: Tipo jack de 3,5 mm stereo, que al introducir un cable con un plug conmuta la salida de los programas de entrada al programa producido por un equipo exterior (tipo I-pod).
Terminación: pintado color negro, serigrafiado color blanco. Para montar en cajas de (10 x 10 x 5) cm.
Marca AUDIOMATRIX, modelo RE-2.
5) Un preamplificador – ecualizador - monitor con las siguientes características:
Canales de entrada: 2 desbalanceados stereo y 2 balanceados monoaurales.
Canales de salida: 4 balanceados.
Equipamiento de cada canal de entrada: Control de ganancia prejustable e indicador luminoso tipo Vúmetro a LEDs de nivel de entrada e interruptor de monitoreo.
Equipamiento de cada canal de salida: Selector de entrada, control de nivel preajustable, ecualizador tonal con controles de graves y agudos preseteables, indicador luminoso tipo Vúmetro a LEDs de nivel de salida e interruptor de monitoreo.
Sistema de monitoreo auditivo: Con salida para auriculares.
Ganancia entrada-salida: 20 dB mínima.
Respuesta en frecuencias: De 20 Hz a 18 KHz ±1 dB.
Distorsión armónica: <-0,3% a 1 KHz y a -1 dB de plena potencia.
Relación señal-ruido: 80 dB respecto de plena potencia.
Gabinete de 4 unidades de altura.
Marca AUDIOMATRIX, modelo PEM-44.
6) Dos balanceadores de líneas, con las siguientes características:
Entrada de audio: Desbalanceada.
Salida de audio: Balanceada.
Nivel de trabajo normal: 0 dBv.
Nivel máximo de salida: +16 dBm sobre 600 ohms.
Distorsión armónica: Inferior al 1% a máxima salida.
Respuesta en frecuencias. De 50 HZ a 15 KHz ±1 dB.
Relación señal-ruido: Superior a 70 dB.
Gabinete: plástico.
Marca AUDIOMATRIX, modelo BL-2.

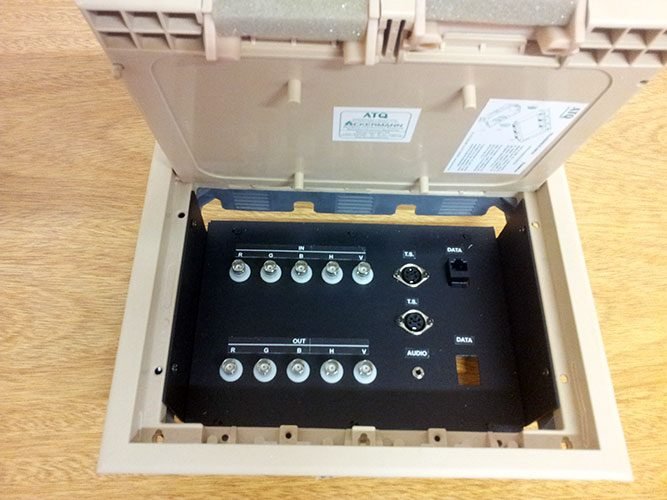

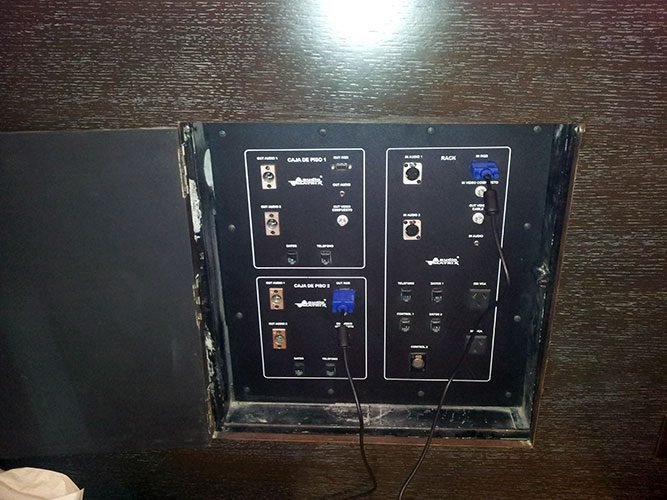

7) Cuatro paneles de facilidades de piso, para cajas Ackermann, conteniendo cada uno:
Un HD 15 hembra / hembra.
Un BNC hembra / hembra aislado.
Un minijack estéreo de 3,5 mm.
Dos conectores XLR3 h/ch Neutrik.
Dos RJ45 h/ch.
Un toma de 220 VCA de 3 pines.
8) Un panel de facilidades, de (30 x 30) cm, conteniendo:
Dos HD 15 hembra / hembra.
Tres BNC hembra / hembra aislado.
Dos minijack estéreo de 3,5 mm.
Dos conectores XLR3 h/ch Neutrik.
Dos conectores XLR3 m/ch Neutrik.
Un conector XLR4 h/ch Neutrik.
Seis RJ45 h/ch.
Dos tomas de 220 VCA de 3 pines.
9) Un panel de facilidades, conteniendo:
Tres HD 15 hembra / hembra.
Cuatro BNC hembra / hembra aislado.
Tres minijack estéreo de 3,5 mm.
Dos conectores XLR3 h/ch Neutrik.
Cuatro conectores XLR3 m/ch Neutrik.
Un conector XLR4 h/ch Neutrik.
Ocho RJ45 h/ch.
Dos tomas de 220 VCA de 3 pines.
10) Dos paneles de facilidades, conteniendo:
Un BNC hembra / hembra aislado.
Un conector XLR3 m/ch Neutrik.
11) Un panel de facilidades, conteniendo:
Un conector XLR3 h/ch Neutrik
